CAB2-32N
Chanan
| Menge: | |
|---|---|

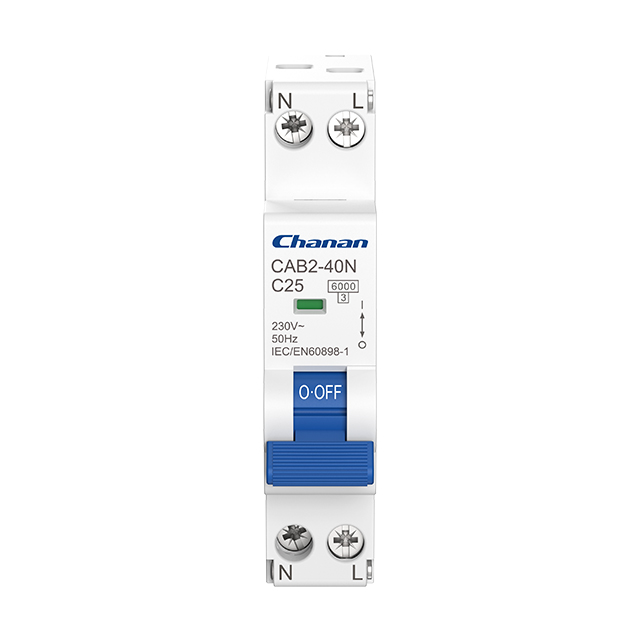

Die Miniatur-Leistungsschalter CAB2-40N DPN sind meisterhaft für einphasige Stromkreise in Privathaushalten konzipiert, die mit 50 Hz oder 60 Hz Wechselstrom und einer Nennspannung von 230 V betrieben werden.Ihre Hauptaufgabe besteht darin, einen zuverlässigen Schutz vor den Gefahren von Überlast- und Kurzschlussereignissen zu bieten.Dieses zuverlässige Produkt erhöht die Sicherheit durch ein hohes Schaltvermögen und die geniale Fähigkeit, gleichzeitig sowohl den Neutralleiter (Nullpunkt) als auch den stromführenden Leiter (Phase) zu trennen, wodurch die Gefahr einer falschen Verkabelung und Erdungsanomalien vermieden wird.Damit etabliert es sich als erste Wahl für den Verteilungsschutz in Wohnumgebungen.
Der CAB2-40N DPN MCB verfügt über eine kompakte Form, die speziell dafür entwickelt wurde, Platz in Elektroinstallationen zu sparen.Durch diese Kompaktheit eignet es sich hervorragend für Bereiche, in denen der Platz knapp ist, ohne Kompromisse bei der Funktionalität einzugehen.
Ein bemerkenswertes Merkmal dieser MCBs ist ihr hohes Schaltvermögen.Dadurch können sie den Stromfluss in kritischen Situationen wie Überlastung oder Kurzschluss effektiv stoppen und so potenzielle Schäden an der elektrischen Infrastruktur verhindern.
DPN-Miniatur-Leistungsschalter sind für ihre langlebige und konstante Leistung bekannt und auf einen zuverlässigen Betrieb ausgelegt.Sie bieten stets zuverlässigen Schutz vor elektrischen Störungen und sorgen so für Sicherheit.
Diese MCBs sind auf Benutzerfreundlichkeit ausgelegt und lassen sich mühelos installieren.Ihr modularer Aufbau gepaart mit schnellen DIN-Schienen- oder Schalttafelmontagemöglichkeiten tragen zu einem reibungslosen und zeiteffizienten Installationsprozess bei.
Mit einem breiten Spektrum verfügbarer Nennströme ermöglichen DPN-Miniaturleistungsschalter eine einfache Anpassung an verschiedene elektrische Lasten und bieten eine größere Flexibilität bei der Gestaltung maßgeschneiderter elektrischer Systeme.
Einige Modelle der DPN-Miniatur-Leistungsschalter sind mit Auslöseanzeigefunktionen ausgestattet.Diese Indikatoren dienen als sofortige visuelle oder akustische Warnung bei Auslösung und erleichtern die schnelle Identifizierung und Behebung elektrischer Fehler.
Zusammenfassend lässt sich sagen, dass der DPN-MCB CAB2-40N erstklassigen Schutz bietet, gepaart mit kompakter Effizienz, Benutzerfreundlichkeit und vielseitigen Nennstromoptionen.
| Standard | IEC/EN60898-1 |
| Schutz | Überstrom und Kurzschluss |
| Art der Reise | Thermomagnetisch |
| Anzahl der Pole | 1P+N |
| Nennstrom (In) | 6,10,16,20,25,32,40A |
| Bemessungsspannung (Ue) | 230/240V~ |
| Nennfrequenz | 50/60Hz |
| Bewertetes Ausschaltvermögen | 6.000 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei Ind. Freq.für 1 Minute | 2kV |
| Charakteristik der thermischen Freisetzung | (1,13-1,45) x Zoll |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Elektrisches Leben | 4.000 Zyklen |
| Mechanisches Leben | 10.000 Zyklen |
| Kontaktpositionsanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -5℃ bis +40℃ Max.95 % Luftfeuchtigkeit |
| Terminalverbindungstyp | Kabel-/Stiftsammelschiene |
| Max.Klemmengröße für Kabel | 16mm2 |
| Max.Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben und unten |
1. Stromkreise für Privathaushalte: DPN-Miniaturschutzschalter werden häufig in Stromkreisen für Privathaushalte eingesetzt, um elektrische Stromkreise im Haushalt vor Überlastungen und Kurzschlüssen zu schützen.
2. Beleuchtungskreis: Wählen Sie den DPN-Luftschalter als Leistungsschalter, um den Beleuchtungskreis zu steuern und Überlast- und Kurzschlussschutz zu bieten.
Die Miniatur-Leistungsschalter CAB2-40N DPN sind meisterhaft für einphasige Stromkreise in Privathaushalten konzipiert, die mit 50 Hz oder 60 Hz Wechselstrom und einer Nennspannung von 230 V betrieben werden.Ihre Hauptaufgabe besteht darin, einen zuverlässigen Schutz vor den Gefahren von Überlast- und Kurzschlussereignissen zu bieten.Dieses zuverlässige Produkt erhöht die Sicherheit durch ein hohes Schaltvermögen und die geniale Fähigkeit, gleichzeitig sowohl den Neutralleiter (Nullpunkt) als auch den stromführenden Leiter (Phase) zu trennen, wodurch die Gefahr einer falschen Verkabelung und Erdungsanomalien vermieden wird.Damit etabliert es sich als erste Wahl für den Verteilungsschutz in Wohnumgebungen.
Der CAB2-40N DPN MCB verfügt über eine kompakte Form, die speziell dafür entwickelt wurde, Platz in Elektroinstallationen zu sparen.Durch diese Kompaktheit eignet es sich hervorragend für Bereiche, in denen der Platz knapp ist, ohne Kompromisse bei der Funktionalität einzugehen.
Ein bemerkenswertes Merkmal dieser MCBs ist ihr hohes Schaltvermögen.Dadurch können sie den Stromfluss in kritischen Situationen wie Überlastung oder Kurzschluss effektiv stoppen und so potenzielle Schäden an der elektrischen Infrastruktur verhindern.
DPN-Miniatur-Leistungsschalter sind für ihre langlebige und konstante Leistung bekannt und auf einen zuverlässigen Betrieb ausgelegt.Sie bieten stets zuverlässigen Schutz vor elektrischen Störungen und sorgen so für Sicherheit.
Diese MCBs sind auf Benutzerfreundlichkeit ausgelegt und lassen sich mühelos installieren.Ihr modularer Aufbau gepaart mit schnellen DIN-Schienen- oder Schalttafelmontagemöglichkeiten tragen zu einem reibungslosen und zeiteffizienten Installationsprozess bei.
Mit einem breiten Spektrum verfügbarer Nennströme ermöglichen DPN-Miniaturleistungsschalter eine einfache Anpassung an verschiedene elektrische Lasten und bieten eine größere Flexibilität bei der Gestaltung maßgeschneiderter elektrischer Systeme.
Einige Modelle der DPN-Miniatur-Leistungsschalter sind mit Auslöseanzeigefunktionen ausgestattet.Diese Indikatoren dienen als sofortige visuelle oder akustische Warnung bei Auslösung und erleichtern die schnelle Identifizierung und Behebung elektrischer Fehler.
Zusammenfassend lässt sich sagen, dass der DPN-MCB CAB2-40N erstklassigen Schutz bietet, gepaart mit kompakter Effizienz, Benutzerfreundlichkeit und vielseitigen Nennstromoptionen.
| Standard | IEC/EN60898-1 |
| Schutz | Überstrom und Kurzschluss |
| Art der Reise | Thermomagnetisch |
| Anzahl der Pole | 1P+N |
| Nennstrom (In) | 6,10,16,20,25,32,40A |
| Bemessungsspannung (Ue) | 230/240V~ |
| Nennfrequenz | 50/60Hz |
| Bewertetes Ausschaltvermögen | 6.000 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei Ind. Freq.für 1 Minute | 2kV |
| Charakteristik der thermischen Freisetzung | (1,13-1,45) x Zoll |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Elektrisches Leben | 4.000 Zyklen |
| Mechanisches Leben | 10.000 Zyklen |
| Kontaktpositionsanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -5℃ bis +40℃ Max.95 % Luftfeuchtigkeit |
| Terminalverbindungstyp | Kabel-/Stiftsammelschiene |
| Max.Klemmengröße für Kabel | 16mm2 |
| Max.Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben und unten |
1. Stromkreise für Privathaushalte: DPN-Miniaturschutzschalter werden häufig in Stromkreisen für Privathaushalte eingesetzt, um elektrische Stromkreise im Haushalt vor Überlastungen und Kurzschlüssen zu schützen.
2. Beleuchtungskreis: Wählen Sie den DPN-Luftschalter als Leistungsschalter, um den Beleuchtungskreis zu steuern und Überlast- und Kurzschlussschutz zu bieten.
