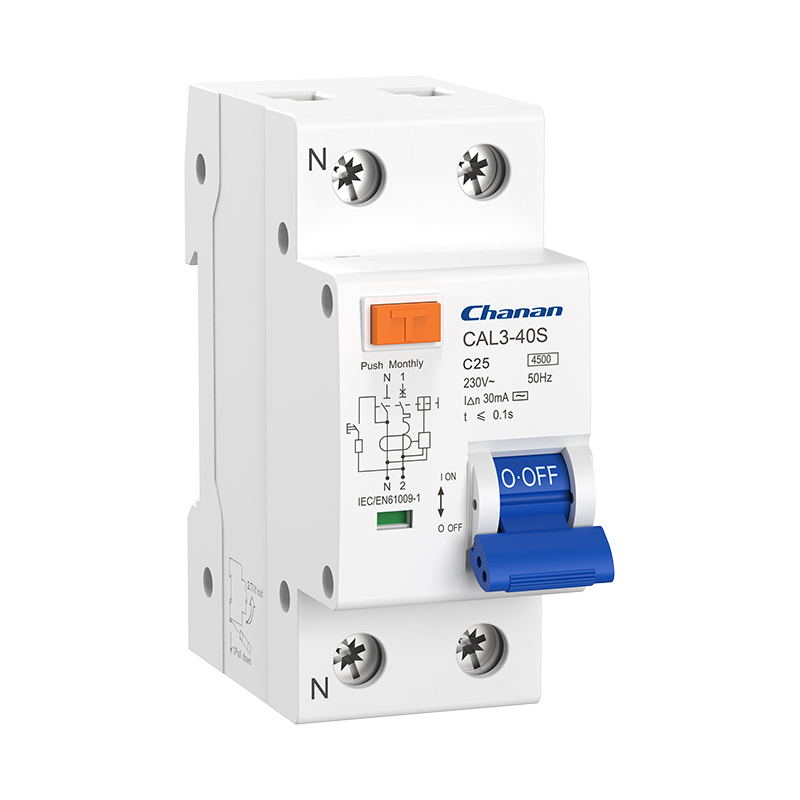

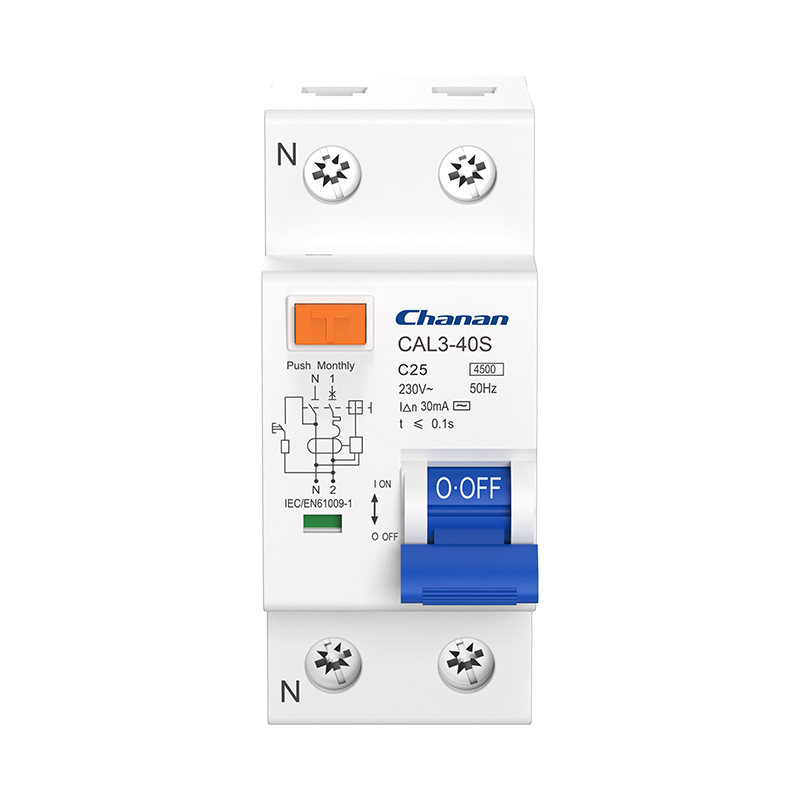

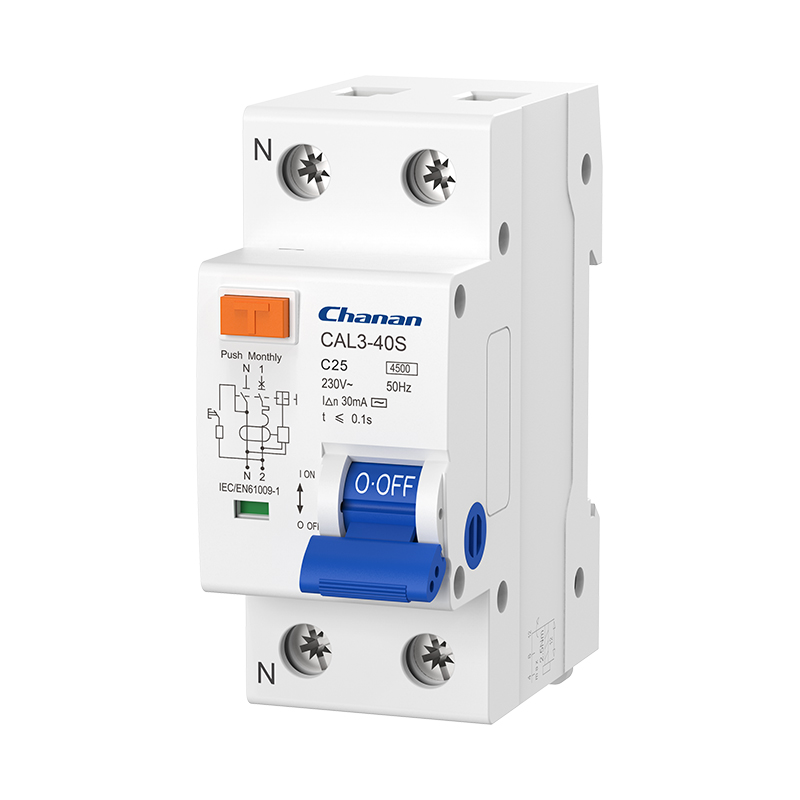

CAL3-40S
Chanan
| Menge: | |
|---|---|
CAL3-40S wird hauptsächlich für elektrische Wechselstromsysteme mit 50 Hz oder 60 Hz mit einer Nennspannung von 230 oder weniger und einem Nennarbeitsstrom von 40 A oder weniger verwendet.Der Zweck dieses Geräts besteht darin, die Stromversorgung im Falle eines Stromschlags oder eines Leckstroms, der den angegebenen Wert überschreitet, sofort zu unterbrechen.Darüber hinaus kann dieser RCBO auch einen Überlast- und Kurzschlussschutz sowie eine seltene Umschaltung der Leitung unter normalen Bedingungen bieten.
RCBOs sind ein wesentlicher Bestandteil moderner Elektroinstallationen und bieten umfassenden Schutz vor verschiedenen elektrischen Gefahren und Geräteschäden.
Kombination aus RCD und MCB: CAL3-40S RCBO kombinieren die Funktionen von Fehlerstromschutzschaltern (RCD) und Miniatur-Leistungsschaltern (MCB) und bieten Schutz vor Erdschlussströmen, Überlast und Kurzschlussströmen.
Kompaktes Design: CAL3-40S RCBO ist kompakt konzipiert, nur zwei Modulbreiten in einer Schalttafel, wodurch sie für verschiedene Installationsumgebungen geeignet sind.
Verschiedene Auslösecharakteristiken: CAL3-40S RCBO ist mit einem Kurzschlussausschaltvermögen von 4,5 kA und Auslösecharakteristiken (B, C) erhältlich, um verschiedenen Anwendungen und Anforderungen gerecht zu werden.
Große Auswahl an Empfindlichkeitsoptionen: CAL3-40S RCBO sind in verschiedenen Empfindlichkeitsstufen erhältlich, um den entsprechenden Schutz für verschiedene Arten von Elektroinstallationen zu bieten.
Weniger Fehlauslösungen: Fortschrittliche RCBOs sind darauf ausgelegt, Fehlauslösungen durch transiente oder vorübergehende elektrische Bedingungen zu minimieren und so eine bessere Systemzuverlässigkeit zu gewährleisten.

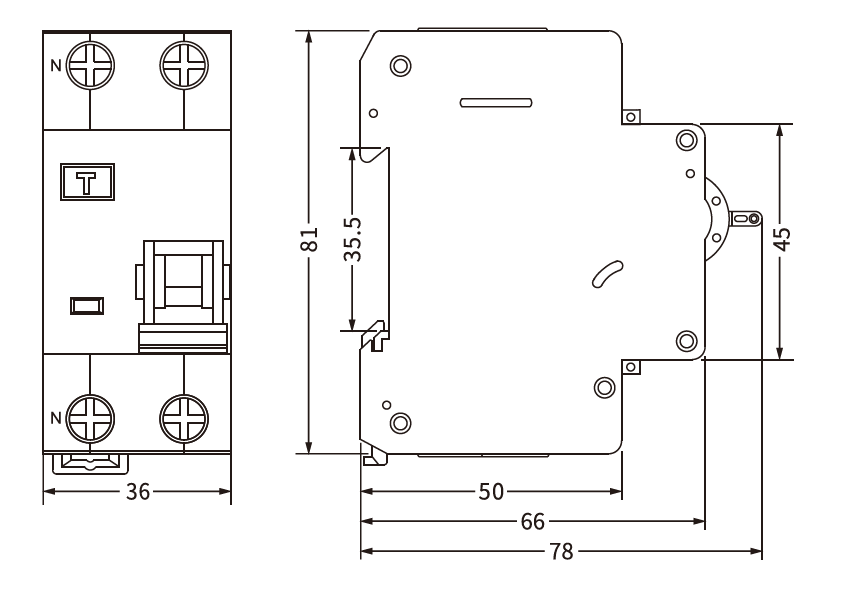

| Standard | IEC/EN61009-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Art der Reise | Erdschluss: Elektronisch |
| Überlast und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrische Leckage) | AC,A |
| Anzahl der Pole | 1P+N 2Module, N-Leitung mit getrennter Verbindung |
| Bemessungsströme In | 6,10,16,20,25,32,40A |
| Bemessungsempfindlichkeitsströme I△n | 10,30,100,300mA |
| Fehlerstrom-Ausschaltzeit unter I△n | ≤ 0,1 s |
| Nenn-Restschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) |
| Bemessungsspannung Ue | 230/240V~ |
| Nennfrequenz | 50/60Hz |
| Bewertetes Ausschaltvermögen | 4.500 A |
| Bemessungsimpuls mit Standardspannung (1,5/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei Ind. Freq. für 1 Minute | 2kV |
| Charakteristik der thermischen Freisetzung | (1,13-1,45) x Zoll |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In |
| Elektrisches Leben | 4.000 Zyklen |
| Mechanisches Leben | 10.000 Zyklen |
| Kontaktpositionsanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +40℃, max. 95 % Luftfeuchtigkeit |
| Terminalverbindungstyp | Kabel-/Stiftsammelschiene |
| Max. Klemmengröße für Kabel | 25mm² |
| Max. Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben |
RCBOs (Residual Current Circuit Breakers with Overcurrent Protection) werden häufig in verschiedenen Anwendungsszenarien eingesetzt, in denen der Schutz gegen Überstrom (Überlast und Kurzschluss) und der Schutz gegen Erdschlussströme kombiniert werden müssen.
Wohngebäude: RCBOs werden häufig in Elektroinstallationen in Privathaushalten eingesetzt, um die Sicherheit der Bewohner zu gewährleisten und Haushaltsgeräte vor Schäden durch elektrische Fehler zu schützen.
Gewerbebauten: In gewerblichen Umgebungen wie Büros, Geschäften und Restaurants tragen RCBOs dazu bei, Mitarbeiter, Kunden und Geräte vor elektrischen Gefahren zu schützen.
Industrielle Umgebungen: RCBOs sind in industriellen Anwendungen unverzichtbar, um Arbeiter zu schützen und Schäden an Maschinen und Geräten durch elektrische Fehler zu verhindern.
Außenanlagen: In Elektroinstallationen im Freien, wie z. B. Beleuchtungssystemen, bieten RCBOs Schutz vor Erdschlüssen und Überstrom und sorgen so für die Sicherheit von Personen und Geräten.
FAQ
| 1. Welche RCBO-Typen gibt es? RCCB ist eine Art Leckageschutz, der als Fehlerstromschutzschalter bezeichnet wird.Es kann den Leckstrom im Stromkreis erkennen, und wenn der Leckstrom den eingestellten Wert überschreitet, unterbricht der FI-Schutzschalter automatisch den Stromkreis, um die persönliche Sicherheit zu schützen. | |
| Hier sind einige gängige RCBO-Typen: 2-poliger RCBO: geeignet für einphasige Stromkreise. 4-poliger RCBO: geeignet für dreiphasige Stromkreise, die einen besseren Auslaufschutz bieten können. Typ A RCBO: Geeignet für Umgebungen, die für den menschlichen Körper gefährlich sind, wie Wohngebiete, Krankenhäuser usw. AC-Typ RCBO: geeignet für Umgebungen mit nicht reinen ohmschen Lasten, wie Beleuchtung, Haushaltsgeräte usw. Typ F RCBO: Geeignet für Umgebungen, in denen die Gefahr von Lichtbogenfehlern besteht, wie z. B. Industrieanlagen usw. | |
| 2. Was ist das Funktionsprinzip von RCBO? | |
| RCBO ist ein kombinierter Leistungsschalter mit Leckageschutz und Überlast-/Kurzschlussschutz.Das Funktionsprinzip von RCBO besteht darin, dass bei Erkennung einer Leckage im Stromkreis der Stromkreis sofort unterbrochen wird, um Personen vor der Gefahr eines Stromschlags zu schützen.Darüber hinaus unterbricht RCBO bei Überlastung oder Kurzschluss im Stromkreis den Stromkreis sofort, um Gefahren wie Feuer vorzubeugen.Daher ist RCBO ein sehr wichtiges elektrisches Gerät, das das Leben von Menschen und die Sicherheit von Eigentum schützen kann. | |
| 3. Was ist der Unterschied zwischen RCBO und RCD? | |
| Sowohl RCBO als auch RCD sind Geräte, die zum Schutz von Stromkreisen verwendet werden, aber sie erfüllen unterschiedliche Aufgaben.Der vollständige Name von RCD ist Fehlerstromschutz.Es wird hauptsächlich verwendet, um festzustellen, ob im Stromkreis ein Leck vorhanden ist.Sobald ein Leck festgestellt wird, wird der Stromkreis zum Schutz der persönlichen Sicherheit schnell unterbrochen.RCBO wird als Fehlerstromschutzschalter mit Überlastschutz bezeichnet.Es kann nicht nur Leckagen erkennen, sondern auch Überlast und Kurzschlüsse erkennen und den Stromkreis unterbrechen, wenn diese Probleme erkannt werden, um die Sicherheit elektrischer Geräte zu schützen.Daher verfügt RCBO über umfassendere Schutzfunktionen als RCD. | |
| 4. Wie wählt man den Nennstrom und die Nennleckagezeit des RCBO aus? | |
| Nennstrom des Stromkreises: Der Nennstrom des RCBO sollte mit dem Nennstrom des Stromkreises übereinstimmen, um eine schnelle Trennung der Stromversorgung im Falle einer Stromkreisüberlastung oder eines Kurzschlusses zu gewährleisten. Art und Menge der elektrischen Geräte: Unterschiedliche Arten und Mengen elektrischer Geräte belasten den Stromkreis unterschiedlich, daher ist es notwendig, den geeigneten RCBO-Nennstrom entsprechend der tatsächlichen Situation auszuwählen. Anforderungen an den Leckageschutz: Wählen Sie die Nenn-Leckwirkungszeit des RCBO entsprechend den Leckageschutzanforderungen.Normalerweise wird empfohlen, die Nennleckagezeit von 100 ms oder 300 ms zu wählen. | |
| 5. Unter welchen Umständen sollte RCBO verwendet werden? | |
| RCBO (Residual Current Circuit Breaker with Overcurrent Protection) ist ein elektrisches Schutzgerät, das den Stromkreis automatisch unterbrechen kann, wenn der Strom überlastet ist oder austritt.Daher werden RCBOs häufig in Situationen eingesetzt, in denen zusätzlicher Sicherheitsschutz erforderlich ist, z. B. bei der Verwendung elektrischer Geräte in feuchten Umgebungen, bei der Verwendung von geerdeten Elektrogeräten oder an Orten, an denen Personen geschützt werden müssen.Darüber hinaus werden RCBOs häufig in Wohn-, Gewerbe- und Industrieanlagen eingesetzt, um die Sicherheit und Zuverlässigkeit elektrischer Systeme zu gewährleisten. |
