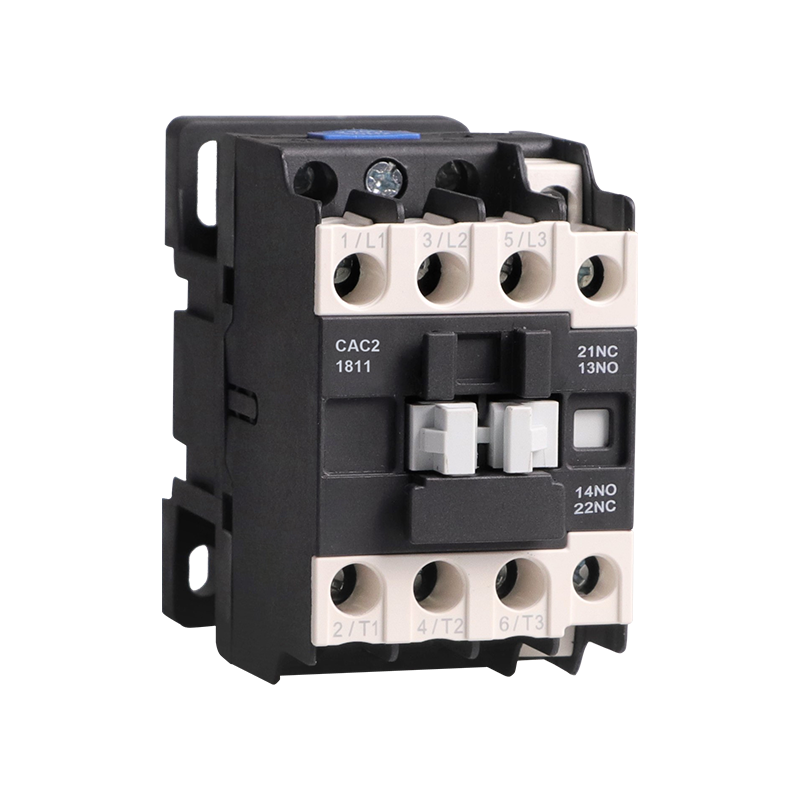

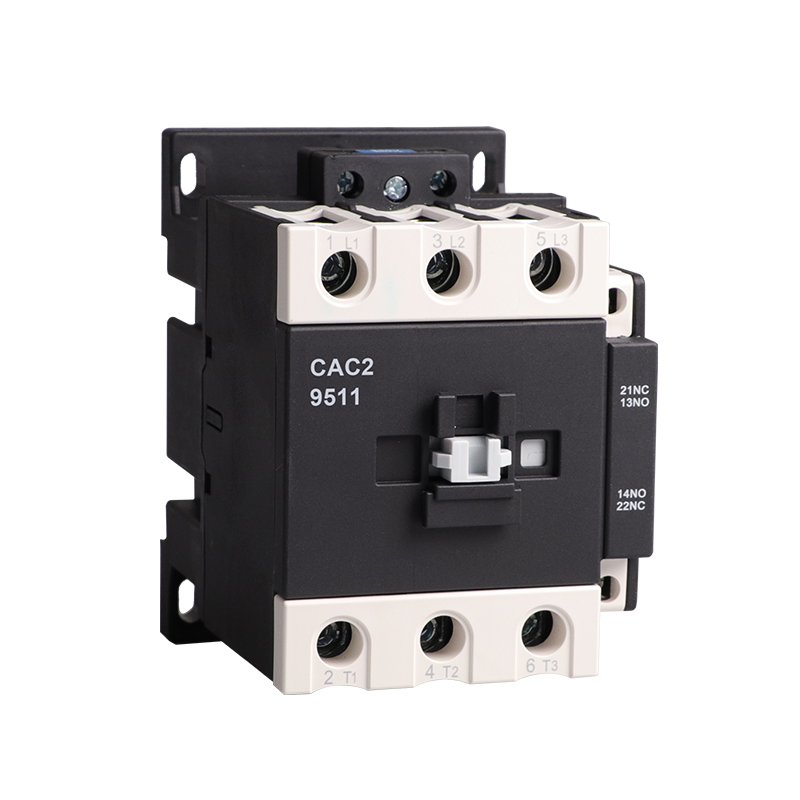

CAC2
| Menge: | |
|---|---|
Nennspannung: AC 50/60 Hz, 690 V (Ziele: AC 50/60 Hz, 690 V)
Aktueller Nennwert: Bis zu 95 A (Zielschlüsselwort: 95 A)
Nutzungskategorie: AC-3, AC-4 (Zielschlüsselwörter: AC-3, AC-4)
Betriebsbedingungen:
Höhe: Bis zu 2000 Meter (Ziel-Schlüsselwort: Höhe)
Umgebungstemperatur: -5℃ bis +40℃ (Zielschlüsselwort: Umgebungstemperatur)
Montage: Kategorie III (Zielschlüsselwort: Montagekategorie)
Normen: IEC/EN 60947-4-1, IEC/EN 60947-5-1 (Ziele Schlüsselwörter: IEC/EN 60947-4-1, IEC/EN 60947-5-1)
Fernsteuerung von Beleuchtungssystemen, Heizelementen und verschiedenen Industrieanlagen.
Motorstart (besonders relevant bei häufigen Starts).
Erhöhte Sicherheit: Durch die Fernbedienung wird die Gefährdung durch Strom minimiert.
Verbesserte Effizienz: Ermöglicht die automatisierte Steuerung von Schaltkreisen.
Langlebiges Design: Gebaut, um anspruchsvollen Industrieumgebungen standzuhalten.
| Steuerspulenspannung (AC-Spulenbetrieb) | ||||||||||||||||
Volt (VAC) | 24 | 36 | 42 | 48 | 110 | 127 | 220 | 230 | 240 | 380 | 415 | 440 | 480 | 500 | 600 | |
Code | 50Hz | B5 | C5 | D5 | E5 | F5 | G5 | M5 | P5 | U5 | F5 | N5 | R5 | - | S5 | Y5 |
60Hz | B6 | - | D6 | E6 | F6 | G6 | M6 | - | U6 | F6 | - | R6 | T6 | - | - | |
50/60Hz | B7 | - | D7 | E7 | F7 | - | M7 | P7 | - | F7 | N7 | R7 | - | - | - | |
| Steuerspulenspannung (DC-Spulenbetrieb) | ||||||||||||||||
| Volt (VDC) | 12 | 24 | 36 | 48 | 110 | 220 | ||||||||||
| Code | JD | BD | CD | ED | FD | MD | ||||||||||
| C | C | 1 | 09 | 11 | Z |
Firmencode | Schütz | Designsequenz Nr. | Grundspezifikation, ausgedrückt mit dem Nennbetriebsstrom (380 V/400 V, AC3) | Anzahl der Kontakte 10: 3 Schließer-Hauptkontakte + 1 Schließer-Hilfskontakt (9A, 12A, 18A, 25A, 32A) 01: 3 Schließer-Hauptkontakte + 1 Öffner-Hilfskontakt (9A, 12A, 18A, 25A, 32A) 11: 3 Schließer-Hauptkontakte + 1 Schließer- und 1 Öffner-Hilfskontakt (9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A) 04: 4 Schließer-Hauptkontakte (9A, 12A, 25A, 40A, 50A, 65A, 80A, 95A) 08: 2 Schließer- und 2 Öffner-Hauptkontakte (9A, 12A, 25A, 40A, 50A, 65A, 80A, 95A) | Z: DC-Betrieb Leer: AC-Betrieb |
| Standard | IEC/EN60947-4-1 IEC/EN60947-5-1 | ||||||||||
| Modell Nr. | CAC2-09 | CAC2-12 | CAC2-18 | CAC2-25 | CAC2-32 | CAC2-40 | CAC2-50 | CAC2-65 | CAC2-80 | CAC2-95 | |
| Bewerteter konventioneller Heizstrom | Ith(A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 100 | 125 |
| Nennspannung Ui(V) | Ui(V) | 690 | |||||||||
| Nennbetriebsstrom Ue=380/415V | AC-3 Ie(A) | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 Ie(A) | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Leistungsgesteuerter 3-ph Käfigmotor AC-3 | 220/240V KW | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/415V KW | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 660/690V KW | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| AC-3 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 600 | 600 | 600 | 600 | |
| Elektrische Lebensdauer (x103 Operationen) | AC-4 | 200 | 200 | 200 | 200 | 200 | 150 | 150 | 150 | 100 | 100 |
| Mechanische Lebensdauer (x106 Operationen) | 10 | 10 | 10 | 10 | 8 | 8 | 8 | 8 | 6 | 6 | |
| Passende Sicherung | Größe | RT16-00 | |||||||||
| A | 20 | 20 | 32 | 40 | 50 | 63 | 80 | 80 | 100 | 125 | |
| Hauptstromkreis | 3P oder 4P | ||||||||||
| Hilfsstromkreis Kat.:AC-15, Ue=415V Ie=0,95A Ith=10A | 1 Schließer / 1 Öffner / 1 Schließer + 1 Öffner | ||||||||||
| Modell | Kabelquerschnitt (Cu) | Schraubengröße | Anzugsdrehmoment (Nm) | |||
| Stückzahl | Flexibles Kabel mit kaltgepresster Buchse (mm2) | Flexibles Kabel ohne kaltgepresste Buchse (mm2) | Unflexibles Kabel (mm2) | |||
| CAC2-09 | 1~2 | 2.5 | 4 | 4 | M3,5 | 0.8 |
| CAC2-12 | 1~2 | 2.5 | 4 | 4 | M3,5 | 0.8 |
| CAC2-18 | 1~2 | 4 | 6 | 6 | M3,5 | 0.8 |
| CAC2-25 | 1 | 4 | 10 | 6 | M4 | 1.2 |
| 2 | 4 | 6 | 6 | M4 | 1.2 | |
| CAC2-32 | 1 | 4 | 10 | 6 | M4 | 1.2 |
| 2 | 4 | 6 | 6 | M4 | 1.2 | |
| CAC2-40 | 1 | 10 | 16 | 10 | M4 | 3.5 |
| 2 | 10 | 10 | 10 | M8 | 3.5 | |
| CAC2-50 | 1 | 16 | 25 | 25 | M8 | 3.5 |
| 2 | 16 | 16 | - | M8 | 3.5 | |
| CAC2-65 | 1 | 16 | 25 | 25 | M8 | 3.5 |
| 2 | 16 | 16 | - | M8 | 3.5 | |
| CAC2-80 | 1 | 50 | 50 | 50 | M8 | 3.5 |
| 2 | 25 | 35 | - | M10 | 4 | |
| CAC2-95 | 1 | 50 | 50 | 50 | M10 | 4 |
| 2 | 25 | 35 | - | M10 | 4 | |
Gesamt- und Installationsmaße (mm)
