CAFL10D10
Chanan
| Menge: | |
|---|---|
CAFL10D10 10 x 38 mm gPV-Zylindersicherung, 1000 VDC ist eine Spezialsicherung für den Einsatz in Photovoltaiksystemen (PV).

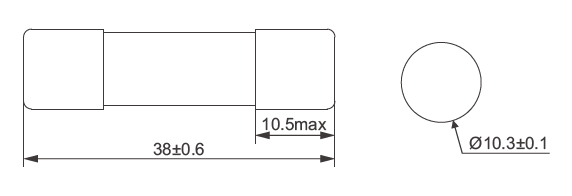

10x38mm: Dies bezieht sich auf die physikalische Größe der Sicherung, die angibt, dass sie einen Durchmesser von 10 Millimetern und eine Länge von 38 Millimetern hat.Dies ist eine Standardgröße für zylindrische Patronensicherungen und ermöglicht die Kompatibilität mit verschiedenen Sicherungshaltern und Clips, die für diese Dimension entwickelt wurden.
gPV: Die „gPV“-Klassifizierung gibt an, dass die Sicherung für den Einsatz in Photovoltaik-Anwendungen (Solarenergie) vorgesehen ist.Das „g“ steht für „general purpose“ und eignet sich sowohl für den Überstromschutz als auch für den Kurzschlussschutz, während „PV“ sich auf die spezielle Eignung für Photovoltaikanlagen bezieht.
Zylindrische Sicherung: Dieser Begriff beschreibt die Form der Sicherung und weist darauf hin, dass es sich um einen zylindrischen Patronentyp handelt, der üblicherweise in Industrie- und erneuerbaren Energieanwendungen verwendet wird.
1000 VDC: Dieser Spannungswert gibt an, dass die Sicherung Stromkreise mit Spannungen bis zu 1000 VDC sicher unterbrechen kann.Die hohe Nennspannung ist für Photovoltaikanlagen von entscheidender Bedeutung, da diese insbesondere bei der Reihenschaltung mehrerer Solarmodule hohe Gleichspannungen erzeugen können.
Schaltvermögen: Das Ausschaltvermögen einer gPV-Sicherung ist eine wichtige Spezifikation.Sie gibt den maximalen Fehlerstrom an, den die Sicherung sicher unterbrechen kann, ohne dass es zu Schäden oder der Gefahr eines Lichtbogenüberschlags kommt.Diese Sicherung bietet eine Ausschaltleistung von 30 kA.
Nennstrom: Dieser 10 x 38 mm große Solar-PV-Sicherungseinsatz ist in mehreren Amperewerten von 2 A bis 32 A erhältlich und hilft so, spezifische Anforderungen in verschiedenen Photovoltaik-Anwendungen (PV) zu erfüllen.
Diese Sicherungen werden häufig in Anschlusskästen und Wechselrichtern in Solaranlagen verwendet, um Schutz zu bieten und die Sicherheit und Langlebigkeit des Systems zu gewährleisten.
| Modell | Nennstrom (A) | Sicherungssockelmodell | I²t (A² Sec) | Leistungsverlust (W) | ||
| Vorlichtbogenbildung | Völlig klar | 0,8 Zoll | 1,0 Zoll | |||
| CAFL10D1002 | 2 | CAF1-10(X)PV | 1.2 | 3.3 | 0.68 | 1.36 |
| CAFL10D1003 | 3 | 3.9 | 11 | 0.75 | 1.42 | |
| CAFL10D1004 | 4 | 10 | 27 | 0.94 | 1.58 | |
| CAFL10D1005 | 5 | 18 | 48 | 0.98 | 1.83 | |
| CAFL10D1006 | 6 | 31 | 89 | 1.10 | 1.84 | |
| CAFL10D1008 | 8 | 3.1 | 31 | 1.13 | 1.86 | |
| CAFL10D1010 | 10 | 7.2 | 68 | 1.21 | 2.08 | |
| CAFL10D1012 | 12 | 16 | 136 | 1.38 | 2.62 | |
| CAFL10D1015 | 15 | 24 | 215 | 1.67 | 2.95 | |
| CAFL10D1020 | 20 | 38 | 392 | 1.92 | 3.12 | |
| CAFL10D1025 | 25 | 71 | 508 | 2.10 | 3.46 | |
| CAFL10D1030 | 30 | 102 | 821 | 2.30 | 3.78 | |
| CAFL10D1032 | 32 | 264 | 1020 | 2.60 | 4.20 | |
