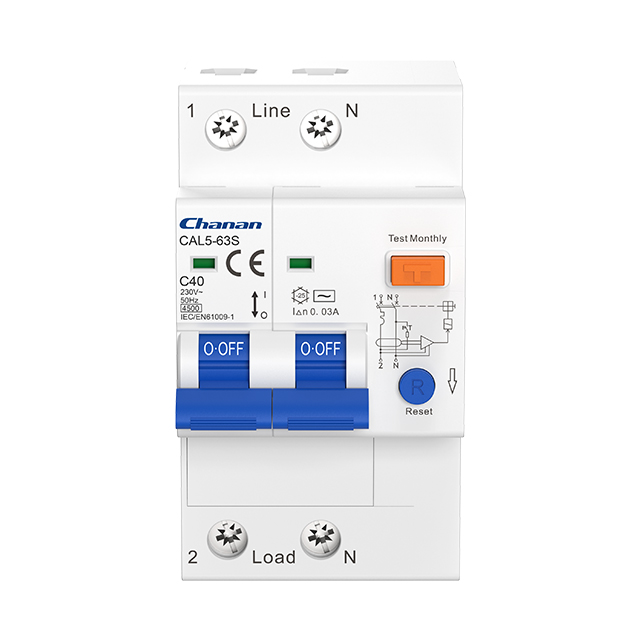

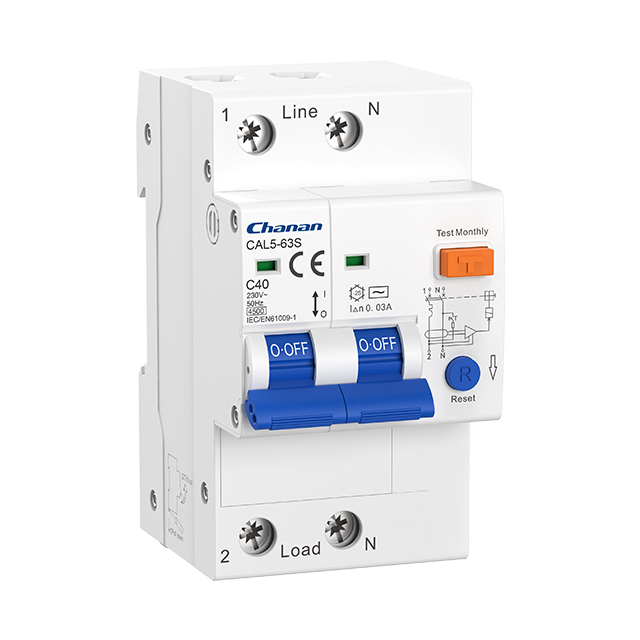

CAL5-63S
Chanan
| Menge: | |
|---|---|
Der CAL5-63S RCBO läutet eine neue Ära in der Stromkreissicherheit ein und stellt einen thermomagnetischen 4,5-kA-RCBO dar, der Fehlerstrom- und Überstromschutz in einem Gerät integriert.Es wurde speziell für AC-50/60-Hz-Systeme mit einem maximalen Nennarbeitsstrom von 63 A entwickelt.Dieser fortschrittliche Schutzmechanismus unterbricht die Stromversorgung sofort, wenn die Gefahr eines Stromschlags besteht oder wenn Leckströme sichere Grenzwerte überschreiten, und verhindert so gefährliche Vorfälle, bevor sie Schaden anrichten können.
Die grundlegende Aufgabe des CAL5-63S RCBO besteht darin, eine sofortige Unterbrechung der Stromversorgung zu ermöglichen, was ihn zu einer wichtigen Komponente für die Aufrechterhaltung der elektrischen Sicherheit macht.In Fällen, in denen Stromschläge oder Leckströme die Integrität des Systems gefährden könnten, reagiert dieser RCBO schnell, um Risiken zu mindern und Benutzer zu schützen.
Während seine Hauptfunktion darin besteht, Leckagen und Stromschlägen vorzubeugen, bietet der RCBO CAL5-63S auch zusätzliche Vorteile, indem er Überlast- und Kurzschlussschutz abdeckt.Dieser umfassende Ansatz zur Absicherung elektrischer Leitungen gewährleistet ein hohes Maß an Systemsicherheit.
Der RCBO CAL5-63S eignet sich nicht nur hervorragend für den Schutz, sondern ermöglicht auch den zuverlässigen und seltenen Wechsel von Leitungen unter normalen Betriebsbedingungen und erweitert seine Leistungsliste um eine Ebene der Vielseitigkeit.
Zusammenfassend lässt sich sagen, dass der CAL5-63S RCBO eine bahnbrechende Lösung für den Schutz elektrischer Schaltkreise darstellt, die Benutzersicherheit gekonnt mit reibungslosem Betrieb verbindet.
| Standard | IEC/EN61009-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Art der Reise | Erdschluss: Elektronisch |
| Überlast und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrische Leckage) | AC,A,S |

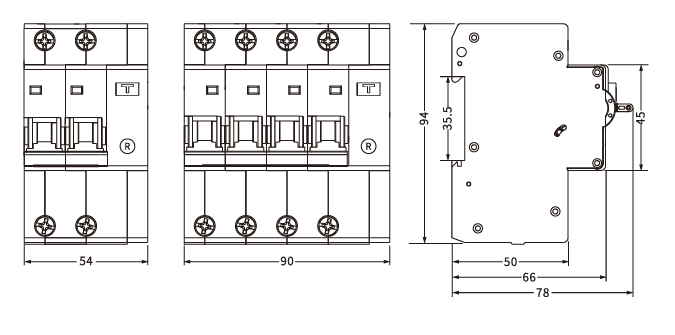

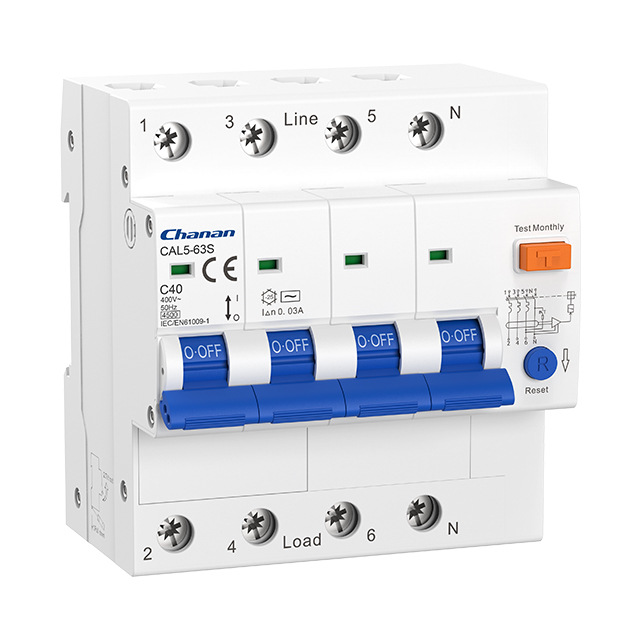

| Anzahl der Pole | 1P+N 3 Module, 3P+N 5 Module, N-Leitung mit getrennter Verbindung |
| Bemessungsspannung (Ue) | 1P+N:230/240V~,3P+N:400/415V~ |
| Nennströme (In) | 6,10,16,20,25,32,40,50,63A |
| Bemessungsempfindlichkeitsströme (I△n) | 10,30,100,300mA |
| Fehlerstrom-Ausschaltzeit unter I△n | ≤ 0,1 s |
| Nenn-Restschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) |
| Nennfrequenz | 50/60Hz |
| Nennausschaltvermögen | 4.500 A |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei Ind. Freq. für 1 Minute | 2kV |
| Thermische Freisetzungscharakteristik | (1,13-1,45) x Zoll |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Elektrisches Leben | 4.000 Zyklen |
| Mechanisches Leben | 10.000 Zyklen |
| Kontaktpositionsanzeige | Ja |
| Erdschlussanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +40℃, max.95 % Luftfeuchtigkeit |
| Terminalverbindungstyp | Kabel-/Stiftsammelschiene |
| Max.Klemmengröße für Kabel | 25mm2 |
| Max.Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben |
CAL5-63S ist ein wirtschaftlicher RCBO, der für Residual Current Circuit Breaker with Overcurrent Protection steht und ein elektrisches Schutzgerät ist, das in erster Linie dazu dient, Stromkreise vor Leck-, Überlast- und Kurzschlussströmen zu schützen.Es integriert die Funktionen von MCB (Miniatur Circuit Breaker) und RCD (Residual Current Device) und ermöglicht so die schnelle Trennung des Stromkreises, um die Sicherheit von Personal und Ausrüstung zu gewährleisten.Es wird empfohlen, den RCBO an jeden einzelnen Stromkreis anzuschließen, um zu verhindern, dass Fehler den normalen Betrieb anderer Stromkreise beeinträchtigen.RCBOs finden Anwendung in Wohn-, Gewerbe- und Industrieumgebungen und bieten Schutz vor einer Vielzahl elektrischer Fehler.Die Konstruktion und Prüfung von RCBOs muss den relevanten Normen IEC/EN 61009 entsprechen. Darüber hinaus werden RCBOs üblicherweise in Hausverteilerkästen installiert, um die elektrische Sicherheit in Wohngebäuden zu erhöhen.
