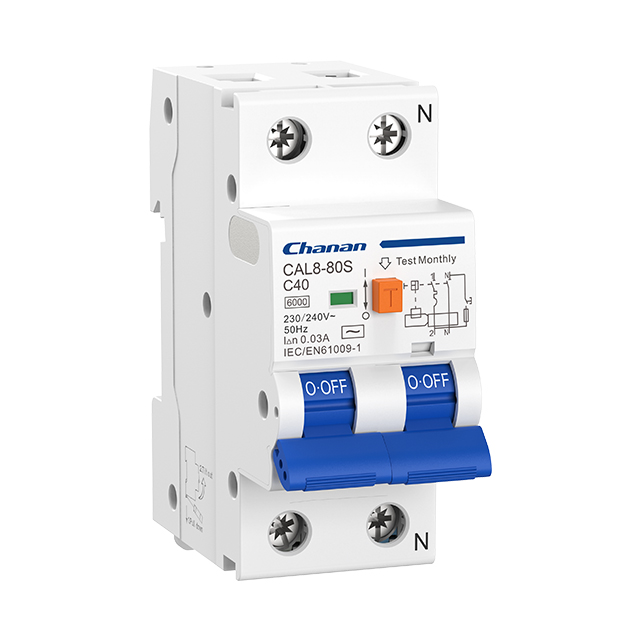

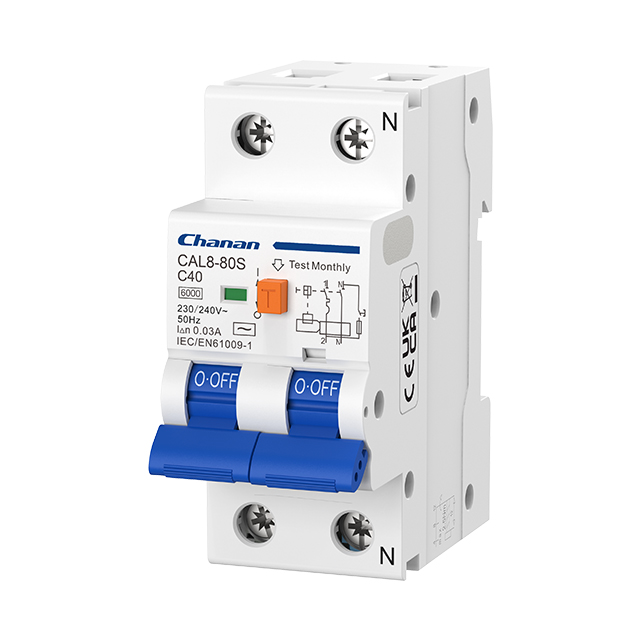

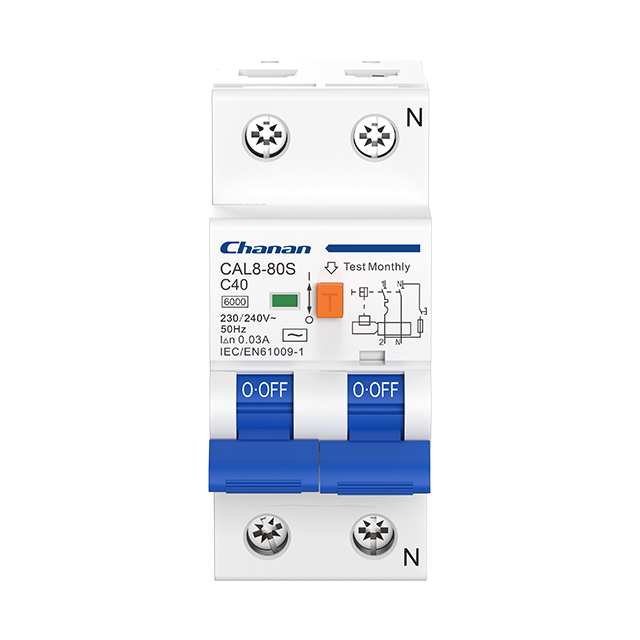

CAL8-80S
Chanan
| Menge: | |
|---|---|
Der CAL8-80S 6kA setzt einen neuen Standard im Stromkreismanagement.Es ist für Verteilernetzstromkreise optimiert, die bei Wechselstrom 50/60 Hz betrieben werden, mit einer Nennbetriebsspannung von bis zu 230 V und unterstützt Ströme von bis zu 80 A.Dieser RCBO (Residual Current Breaker with Overcurrent) ist vielfältig und bietet unverzichtbaren Schutz vor indirektem Kontakt für Personen sowie kritischen Leckageschutz für verschiedene Geräte.
Über seine grundlegende Schutzfunktion gegen Leckagen hinaus ist der CAL8-80S 6kA RCBO so konstruiert, dass er einen zuverlässigen Überlast- und Kurzschlussschutz bietet.Dadurch werden zwei wichtige Sicherheitsfunktionen in einem Gerät vereint: Der Schutz von Leitungen und Stromversorgungsgeräten sorgt für eine kontinuierliche Stromversorgung und Sicherheit in Wohn- und Gewerbegebieten.
Bei diesem RCBO geht es nicht nur um Sicherheit;Es funktioniert effektiv für weniger häufige, aber notwendige Aufgaben wie das Schalten von Stromkreisen und das Starten von Motoren unter normalen Betriebsbedingungen.Diese Flexibilität macht es zu einer vielseitigen Komponente in einer Vielzahl von Elektroinstallationen, von häuslichen bis hin zu industriellen Szenarien.
Zusammenfassend lässt sich sagen, dass der CAL8-80S 6kA als umfassende Lösung für den Stromkreisschutz entwickelt wurde, die Sicherheit und Zuverlässigkeit gewährleistet, ohne Kompromisse bei der Leistung einzugehen.
| Standard | IEC/EN61009-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Art der Reise | Erdschluss: Elektronisch |
| Überlast und Kurzschluss: Thermomagnetisch | |
| Schutzart (Ableitstrom) | AC,A |
| Anzahl der Pole | 1P+N 2Module, N-Leitung mit getrennter Verbindung |
| Bemessungsspannung (Ue) | 230/240V~ |
| Nennströme (In) | 6,10,16,20,25,32,40A,63A,80A |
| Bemessungsempfindlichkeitsströme (I△n) | 30.100.300 mA |
Fehlerstrom-Ausschaltzeit unter I△n | ≤ 0,1 s |
| Nenn-Restschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) |
| Nennfrequenz | 50/60Hz |
| Bewertetes Ausschaltvermögen | 6.000 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei Ind. Freq. für 1 Minute | 2kV |
| Thermische Freisetzungscharakteristik | (1,13-1,45) x Zoll |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In |
| Elektrisches Leben | 4.000 Zyklen |
| Mechanisches Leben | 10.000 Zyklen |
| Kontaktpositionsanzeige | Ja |
| Erdschlussanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +40℃, max.95 % Luftfeuchtigkeit |
| Terminalverbindungstyp | Kabel-/Stift-Sammelschiene/Gabel-Sammelschiene |
| Max.Klemmengröße für Kabel | 25mm2 |
| Max.Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben |
