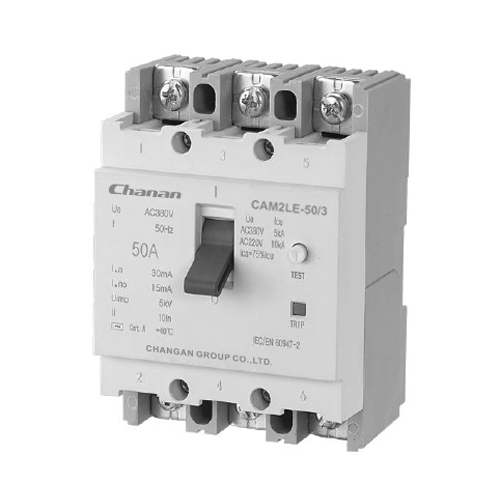

CAM2LE-50
CHANGAN
| Menge: | |
|---|---|
Ein Fehlerstromschutzschalter (ELCB) ist ein Kompaktleistungsschalter, der in Elektroinstallationen (sowohl im privaten als auch im gewerblichen Bereich) mit hoher Erdimpedanz verwendet wird, um Stromschläge zu verhindern.Es erkennt kleine Streuspannungen an den Metallgehäusen elektrischer Geräte und unterbricht den Stromkreis, wenn eine gefährliche Spannung erkannt wird.
ELCBs helfen dabei, Stromlecks und Isolationsfehler in den Stromkreisen zu erkennen, die bei jedem, der mit dem Stromkreis in Kontakt kommt, einen Stromschlag verursachen könnten.
Parameter
Ampere-Rahmengröße | 50AF | ||||
| Produktart | CAM2LE-50/3 | ||||
| Anzahl der Stangen | 3 | ||||
| Nennfrequenz (Hz) | In | 50/60 | |||
| Nennspannung (V) | Ue | 5,10 | 15,20,30,40,50 | ||
| Bemessungsisolierspannung (V), 50/60 Hz | Ui | 220/415 | |||
| Bemessungsstoßspannung (kV) | Uimp | 500 | |||
| Bemessungsfehlerstrom (mA) | 6 | ||||
| Aktionszeit (Sek.) | 15/30 | ||||
| Höchste Bruchfähigkeit (kA) IEC/EN60947-2 | Icu | 220V | 415V | 220V | 415 |
| 5 | 2.5 | 10 | 6 | ||
| Ics=% X Icu | 75 % | 75 % | |||
Abmessungen (mm) | a | 75 | |||
| b | 98 | ||||
| c | 60 | ||||
| d | 80 | ||||
| Gewicht (kg) | 0.41 | ||||
| Test Nr. | Laststrom | Nennstrom | Ausgangszustand | Time | Geschätztes Ergebnis |
Überlast | |||||
| 1. | 1,05 Zoll | In≤63A | kalter Zustand | t<1h | Nicht-Reise |
| In>63A | t<2h | ||||
| 2. | 1,30 Zoll | In≤63A | Fortsetzung des Tests | t<1h | Reise |
| Kurzschluss | |||||
| 3. | 10 Zoll*80 % | Alles Ampere | kalter Zustand | t<0,2s | Nicht-Reise |
| 10 Zoll*120 % | t<0,2s | Reise | |||
(IEC/EN60947-2) (Kalibrierung bei 40℃)
| Produktcode | Nennstrombereich | Kompensationskoeffizient | ||||||
| 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | ||
| CAM2LE-50 | 5A ~ 50A | 110 % | 109 % | 107 % | 104 % | 100% | 95 % | 90 % |
