CAU4 Typ 2 AC-Überspannungsschutz, Imax 20 kA, Klasse II AC SPD

Norm: IEC/EN 61643-11
Anzahl der Pole: 1,2,3,4,1P+NPE,3P+NPE
Überspannungsbelastbarkeit: Imax=20kA (8/20 µs)
IEC/EN-Kategorie: Typ 2/Klasse II
Max.Dauerbetriebsspannung: 275, 320, 385, 440V
Gehäuse: Steckbares Design

Modell:
CAU5-T2-20
Produktmarke:
Chanan

Verfügbarkeitsstatus:

Menge:



erkundigen

Produktbeschreibung

Fortschrittliche AC-Stromversorgungsabwehr mit CAU4-T2-20

Wir stellen vor: Das modulare Überspannungsschutzgerät (SPD) CAU4-T2-20 Typ 2, ein unschätzbarer Vorteil mit einer maximalen Entladekapazität von 20 kA.Dieses SPD ist für den Schutz von Geräten, die an Niederspannungs-Wechselstromnetzteile angeschlossen sind, unerlässlich und bietet eine robuste Abschirmung gegen transiente Überspannungen.Unabhängig davon, ob Störungen durch lokale Blitzeinschläge oder das komplexe Schalten induktiver oder kapazitiver Lasten verursacht werden, ist dieses Gerät darauf abgestimmt, beispiellosen Schutz zu bieten.

Innovatives Design für optimale Sicherheitskonformität

Der CAU4-T2-20 verfügt über sorgfältig entwickelte N-PE- und LN-Module, die wesentlich dazu beitragen, den Missbrauch von SPD-Modulen zu verhindern und die Geräte- und Systemsicherheit zu gewährleisten.Das Design des Geräts wurde unter strikter Einhaltung von Abschnitt 7.3.1 der Norm IEC61643-11 entwickelt und trägt dazu bei, potenzielle Fehlfunktionen und gefährliche Szenarien zu vermeiden.Es vermeidet beispielsweise die Risiken, die mit dem Einsetzen der Gasentladungsröhre des N-PE-Moduls in das LN-Modul mit Varistor verbunden sind, ein Fehler, der zu erheblichen Gefahren wie Bränden führen könnte.

Technische Parameter

Tabelle 1

Anzahl der Pole	1P	2P	3P	4P	1P+NPE	3P+NPE
Netzwerksysteme	TN-S, TN-C, TT (nur LN)	TN-S	TN-C	TN-S	TT, TN-S
Schutzart	L-PE, N-PE (nur TN-S), L-PEN, LN	L-PE, N-PE	L-STIFT	L-PE, N-PE	LN, N-PE
Schutzelemente	Hochenergetische MOV				Hochenergie-MOV und GDT

Tabelle 2

Maximale Dauerbetriebsspannung (LN)	Uc	275V	320V	385V	440V
Maximale Dauerbetriebsspannung (N-PE)	Uc	255V
Normaler Entladestrom (8/20μs) (LN)/(N-PE)	In	10kA
Maximaler Entladestrom (8/20μs) (LN)/(N-PE)	Imax	20kA
Spannungsschutzpegel (LN)/(N-PE)	Hoch	1,0 kV/1,5 kV	1,2 kV/1,5 kV	1,45 kV/1,5 kV	1,6 kV/1,5 kV
Spannungsschutzpegel 5kA	Hoch	0,8 kV	1,0 kV	1,2 kV	1,4 kV
Reaktionszeit (LN)/(N-PE)	tA	≤25ns/≤100ns
Betriebstemperaturbereich	Di	-40℃ bis +80℃
Max.Vorsicherung		125 A gL/gG
Betriebszustands-/Fehleranzeige		Grün/Rot (LN), Gelb (N-PE)
Querschnittsfläche (Min.)/(Max.)		4mm²/35mm²
Montage		35 mm DIN-Schiene, EN 60715
Gehäusematerial		Thermoplast UL94-V0
Stärke des Schutzes		IP20 (eingebaut)

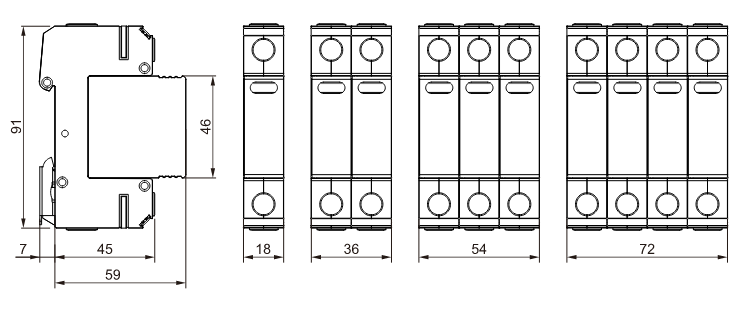

Gesamtabmessungen

Vielfältige Einsatzmöglichkeiten von AC-Überspannungsschutzgeräten vom Typ 2

Schutz der elektrischen Infrastruktur für Gewerbe und Privathaushalte

AC-Überspannungsschutzgeräte vom Typ 2 mit einer robusten maximalen Entladungsfähigkeit von 20 kA sind für den Schutz elektrischer Anlagen sowohl im gewerblichen als auch im privaten Bereich unverzichtbar.Sie werden in die Schalttafeln von Gebäuden eingebaut, um sicherzustellen, dass Überspannungen, die potenziell schädlich für Geräte und empfindliche Elektronik sind, abgefangen werden.Ihre Präsenz ist in modernen Strukturen voller elektronischer Geräte, die das Rückgrat alltäglicher Funktionalitäten bilden, von entscheidender Bedeutung.

Sicherstellung der Einhaltung moderner elektrischer Standards

Der Einbau dieser Überspannungsschutzgeräte vom Typ 2 in elektrische Systeme ist mehr als eine vorbeugende Maßnahme;Es ist eine Compliance-Strategie.Ihre Installation entspricht strengen elektrischen Vorschriften, wie dem National Electrical Code (NEC), der häufig einen Überspannungsschutz in Wohneinheiten vorschreibt.Diese Ausrichtung ist von entscheidender Bedeutung, um Überspannungsrisiken zu mindern und die Sicherheitsintegrität der gesamten elektrischen Infrastruktur aufrechtzuerhalten.

Stärkung industrieller Betriebe

Die Widerstandsfähigkeit industrieller Umgebungen wird durch den Einsatz dieser 20-kA-Überspannungsschutzgeräte erhöht.Steuerungssysteme, hochentwickelte Maschinen und andere wichtige Komponenten werden vor den Nuancen von Störungen der Stromqualität geschützt.Im industriellen Bereich, wo der kontinuierliche Betrieb von größter Bedeutung ist, spielen diese Geräte eine entscheidende Rolle bei der Minimierung von Ausfallzeiten und der Vermeidung von Gerätestörungen.

Sicherung erneuerbarer Energieanlagen

Auch erneuerbare Energiesysteme wie Solar-Photovoltaik- und Windkraftanlagen profitieren von den Abwehrfähigkeiten dieser Überspannungsschutzgeräte.Sie stellen sicher, dass die Wechselrichter und Steuerungssysteme, die oft anfällig für elektrische Transienten sind, die durch atmosphärische Aktivitäten oder Netzschwankungen ausgelöst werden, ordnungsgemäß geschützt sind.

Fazit: Eine universelle Lösung für den Überspannungsschutz

Im Wesentlichen bieten die AC-Überspannungsschutzgeräte vom Typ 2 mit einer maximalen Entladekapazität von 20 kA einen umfassenden Überspannungsschutz für ein vielfältiges Anwendungsspektrum.Vom Schutz der Integrität der Heimelektronik über die Aufrechterhaltung der industriellen Produktivität bis hin zur Sicherung erneuerbarer Energiesysteme sind diese SPDs ein Grundstein für die moderne elektrische Sicherheit und die Einhaltung von Vorschriften.
