CAU5-T2-40
Chanan
| Menge: | |
|---|---|

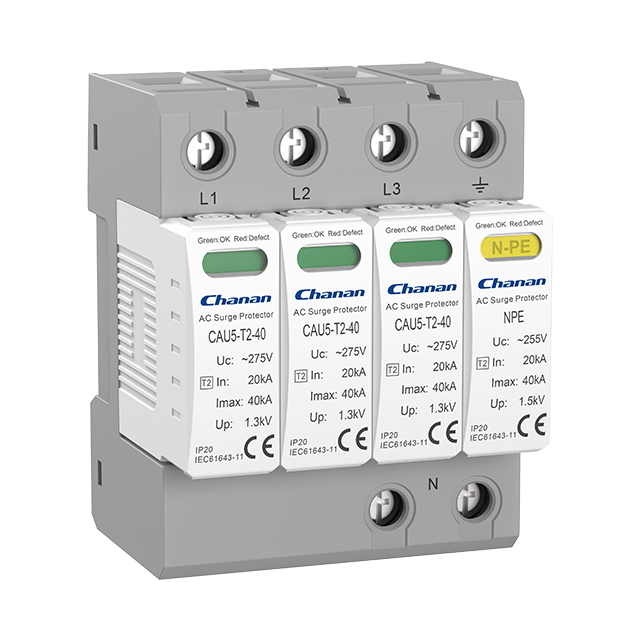

Schützen Sie Ihre elektrische Infrastruktur mit dem CAU5-T2-40, einem leistungsstarken AC-Überspannungsschutzgerät (SPD), das maximalen Entladeströmen von bis zu 40 kA standhält.Dieser Schutz der Klasse II ist in der Lage, transiente Überspannungen zu neutralisieren, unabhängig davon, ob sie durch schnelle Schaltvorgänge oder die Auswirkungen indirekter Blitze entstehen.
Tabelle 1
| Anzahl der Pole | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Netzwerksysteme | TN-S, TN-C, TT (nur LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Schutzart | L-PE, N-PE (nur TN-S), L-PEN, LN | L-PE, N-PE | L-STIFT | L-PE, N-PE | LN, N-PE | |
| Schutzelemente | Hochenergetische MOV | Hochenergie-MOV und GDT | ||||
Tabelle 2
| Maximale Dauerbetriebsspannung (LN) | Uc | 150V | 275V | 320V | 385V | 440V |
| Maximale Dauerbetriebsspannung (N-PE) | Uc | 255V | ||||
| Normaler Entladestrom (8/20μs) (LN)/(N-PE) | In | 20kA | ||||
| Maximaler Entladestrom (8/20μs) (LN)/(N-PE) | Imax | 40kA | ||||
| Spannungsschutzpegel (LN)/(N-PE) | Hoch | 0,8 kV/1,5 kV | 1,3 kV/1,5 kV | 1,5 kV/1,5 kV | 1,8 kV/1,5 kV | 2,0 kV/1,5 kV |
| Spannungsschutzpegel 5kA | Hoch | 0,6 kV | 1,0 kV | 1,2 kV | 1,4 kV | 1,6 kV |
| Reaktionszeit (LN)/(N-PE) | tA | ≤25ns/≤100ns | ||||
| Betriebstemperaturbereich | Di | -40℃ bis +80℃ | ||||
| Max.Vorsicherung | 125 A gL/gG | |||||
| Betriebszustands-/Fehleranzeige | Grün/Rot (LN), Gelb (N-PE) | |||||
| Querschnittsfläche (Min.)/(Max.) | 4mm²/35mm² | |||||
| Montage | 35 mm DIN-Schiene, EN 60715 | |||||
| Gehäusematerial | Thermoplast UL94-V0 | |||||
| Stärke des Schutzes | IP20 (eingebaut) | |||||
Ein Überspannungsschutz vom Typ 2 mit einem maximalen Entladestrom (8/20 μs) von 40 kA soll Schutz vor Überspannungsereignissen mittlerer Stärke bieten, die typischerweise durch indirekte Blitzeinschläge oder das Schalten elektrischer Geräte verursacht werden.Die 40-kA-Bewertung gibt an, dass das Gerät Stoßströme von bis zu 40.000 Ampere mit der Standardwellenform von 8/20 Mikrosekunden verarbeiten kann.Dieser Überspannungsschutz ist für verschiedene Anwendungen unverzichtbar:
Gewerbebauten: Bürogebäude, Einkaufszentren und andere Gewerbeimmobilien profitieren von einem 40-kA-SPD vom Typ 2, um die elektrische Infrastruktur und empfindliche elektronische Geräte wie Computer, HVAC-Systeme und Beleuchtung vor Überspannungen zu schützen.
Industrieanlagen: Fabriken oder Anlagen mit großen Motoren, Antrieben oder Geräten, die häufig ein- und ausgeschaltet werden, benötigen ein 40-kA-SPD, um Schäden an diesen Systemen zu verhindern und Ausfallzeiten zu reduzieren.
Wohnanlagen: Hochwertige Wohnanlagen mit hochentwickelter Elektronik, Sicherheitssystemen und Smart-Home-Technologien würden von diesem Maß an Schutz vor Überspannungen profitieren, die sich über Stromleitungen ausbreiten können.
Telekommunikationsinfrastruktur: Telekommunikationszentren mit komplexen Netzwerken und Systemen benötigen einen robusten Überspannungsschutz, um die Kommunikations- und Datenintegrität aufrechtzuerhalten.
Versorgungsdienste: Auch Umspannwerke und Wasseraufbereitungsanlagen verwenden SPDs vom Typ 2, um ihre Steuerungssysteme und Betriebstechnik vor Schäden durch Überspannungen zu schützen.
Für Einrichtungen ist es wichtig, ihr Überspannungsrisiko einzuschätzen und ein SPD mit einem geeigneten maximalen Entladestromwert auszuwählen.Das 40-kA-SPD vom Typ 2 ist aufgrund seines ausgewogenen Preis-Leistungs-Verhältnisses eine gängige Wahl für viele gewerbliche und industrielle Anwendungen.Die Installation sollte den örtlichen Vorschriften und Standards entsprechen. Für einen umfassenden Überspannungsschutz wird häufig empfohlen, diese SPDs in Kombination mit anderen Typen (Typ 1 und Typ 3) zu verwenden.
