CAU5 Typ 2 AC-Überspannungsschutz, Imax 20 kA, Klasse II AC SPD

Norm: IEC/EN 61643-11
Anzahl der Pole: 1,2,3,4,1P+NPE, 3P+NPE
Überspannungsbelastbarkeit: Imax=20kA (8/20 µs)
IEC/EN-Kategorie: Typ 2/Klasse II
Max.Dauerbetriebsspannung: 150, 275, 320, 385, 440V
Gehäuse: Steckbares Design

Modell:
CAU5-T2-20
Produktmarke:
Chanan

Verfügbarkeitsstatus:

Menge:



erkundigen

Produktbeschreibung

Beschreibung

Umfassender AC-Netzteilschutz

Wir stellen Ihnen das modulare Überspannungsschutzgerät (SPD) CAU5-T2-20 Typ 2 vor, eine hochmoderne Lösung zum Schutz Ihrer kritischen Geräte vor transienten Überspannungen.Dieses wesentliche System bietet zuverlässigen Schutz gegen die unvorhersehbare Natur transienter Spannungen, die durch lokale Blitzeinschläge und das Schalten verschiedener elektrischer Lasten, sowohl induktiver als auch kapazitiver Art, verursacht werden.Es wurde speziell entwickelt, um unübertroffene Sicherheit für Geräte zu bieten, die an Niederspannungs-Wechselstromnetzteile angeschlossen sind.

Vielseitige und benutzerfreundliche Installation

Jedes CAU5-T2-20-Modell ist problemlos mit flexiblen Anschlusssockeln für die DIN-Schienenmontage ausgestattet, die in Optionen von 1 bis 4 Modulen erhältlich sind.Dies ermöglicht eine unkomplizierte Plug-and-Play-Installation Ihrer ausgewählten Überspannungsschutzmodule und verspricht eine benutzerfreundliche Einrichtung, die schnell und problemlos an Ihre spezifischen Schutzanforderungen angepasst werden kann.

Erweiterter Neutralleiter- und PE-Leitungsschutz

Zur weiteren Verbesserung seiner Schutzfunktionen verfügt das SPD über NPE-Module, die den Aufbau kombinierter 1P+NPE- und 3P+NPE-SPD-Systeme erleichtern.Diese Konfigurationen tragen wesentlich dazu bei, einen erweiterten Schutz für die Kontinuität zwischen Neutralleitern und PE-Leitungsäquipotentialsystemen zu bieten.Durch die Hinzufügung der NPE-Module wird die Wirksamkeit des Überspannungsschutzes des CAU5-T2-20 erheblich gesteigert und gewährleistet so eine erstklassige Verteidigung dort, wo es am wichtigsten ist.

Technische Parameter

Tabelle 1

Anzahl der Pole	1P	2P	3P	4P	1P+NPE	3P+NPE
Netzwerksysteme	TN-S, TN-C, TT (nur LN)	TN-S	TN-C	TN-S	TT, TN-S
Schutzart	L-PE, N-PE (nur TN-S), L-PEN, LN	L-PE, N-PE	L-STIFT	L-PE, N-PE	LN, N-PE
Schutzelemente	Hochenergetische MOV				Hochenergie-MOV und GDT

Tabelle 2

Maximale Dauerbetriebsspannung (LN)	Uc	150V	275V	320V	385V	440V
Maximale Dauerbetriebsspannung (N-PE)	Uc	255V
Normaler Entladestrom (8/20μs) (LN)/(N-PE)	In	10kA
Maximaler Entladestrom (8/20μs) (LN)/(N-PE)	Imax	20kA
Spannungsschutzpegel (LN)/(N-PE)	Hoch	0,8 kV/1,5 kV	1,0 kV/1,5 kV	1,2 kV/1,5 kV	1,45 kV/1,5 kV	1,6 kV/1,5 kV
Spannungsschutzpegel 5kA	Hoch	0,5 kV	0,8 kV	1,0 kV	1,2 kV	1,4 kV
Reaktionszeit (LN)/(N-PE)	tA	≤25ns/≤100ns
Betriebstemperaturbereich	Di	-40℃ bis +80℃
Max.Vorsicherung		125 A gL/gG
Betriebszustands-/Fehleranzeige		Grün/Rot (LN), Gelb (N-PE)
Querschnittsfläche (Min.)/(Max.)		4mm²/35mm²
Montage		35 mm DIN-Schiene, EN 60715
Gehäusematerial		Thermoplast UL94-V0
Stärke des Schutzes		IP20 (eingebaut)

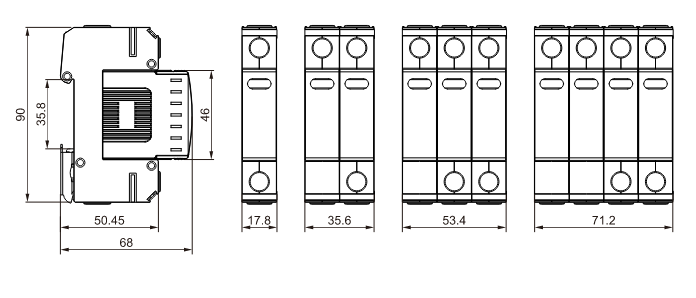

Gesamtabmessungen

CAU5-T2-20kA-Größe

Produktverwendungen

AC-Überspannungsschutzgeräte vom Typ 2 mit einem maximalen Ableitstrom von 20 kA dienen zum Schutz elektrischer Anlagen vor Überspannungen, wie sie beispielsweise durch indirekte Blitzeinschläge oder das Schalten elektrischer Geräte verursacht werden.So werden sie typischerweise angewendet:

Elektrische Schalttafeln für Gewerbe und Privathaushalte: Diese Überspannungsschutzgeräte werden an den Schalttafeln von Gewerbe- und Wohngebäuden installiert, um vor Überspannungen zu schützen, die angeschlossene Geräte und empfindliche elektronische Geräte beschädigen können.Sie sind ein wesentlicher Bestandteil moderner Gebäude, die für den täglichen Betrieb auf eine Vielzahl elektronischer Geräte angewiesen sind.
Einhaltung elektrischer Vorschriften: Die Installation von Überspannungsschutzgeräten vom Typ 2 mit einem maximalen Entladestrom von 20 kA kann dazu beitragen, die Einhaltung elektrischer Vorschriften wie dem NEC (National Electrical Code) sicherzustellen, der möglicherweise einen Überspannungsschutz für Wohneinheiten vorschreibt, um vor Überspannung zu schützen und die Sicherheit der elektrischen Anlagen zu gewährleisten System.
Industrieanlagen: In industriellen Umgebungen schützen diese Überspannungsschutzgeräte Steuerungssysteme, Maschinen und andere kritische Komponenten, die empfindlich auf Probleme mit der Stromqualität reagieren.Sie sind besonders wichtig in Einrichtungen, in denen die Betriebskontinuität von entscheidender Bedeutung ist und Ausfallzeiten aufgrund von Geräteausfällen minimiert werden müssen.
Erneuerbare Energiesysteme: Bei Photovoltaik- (Solar-) oder Windkraftanlagen werden diese Überspannungsschutzgeräte verwendet, um Wechselrichter und Steuerungssysteme vor elektrischen Überspannungen zu schützen, die durch atmosphärische Bedingungen oder Netzschaltereignisse verursacht werden können.

Zusammenfassend lässt sich sagen, dass AC-Überspannungsschutzgeräte vom Typ 2 mit einem maximalen Entladestrom von 20 kA robusten Schutz vor Überspannungen in einem breiten Anwendungsspektrum von Wohn- bis hin zu Gewerbe- und Industrieumgebungen bieten und so den Schutz empfindlicher Elektronik und die Einhaltung von Sicherheitsstandards gewährleisten.
