CAU5-T2-40PV
Chanan
| Menge: | |
|---|---|
CAU5-T2-40 PV SPD ist ein spezieller DC-Überspannungsschutz der Klasse II, der für Photovoltaik-Stromversorgungssysteme entwickelt wurde und eine maximale Dauerbetriebsspannung von 1500 V DC verarbeiten kann.Diese Einheiten sollten parallel in den zu schützenden Gleichstromnetzen installiert werden und sowohl gemeinsame als auch unterschiedliche Schutzmodi bieten.Für eine optimale Abdeckung wird empfohlen, sie an beiden Enden der Gleichstromversorgungsleitung zu installieren, insbesondere bei externer und längerer Leitungsführung, wobei sie die Seite des Solarpanels und die Seite des Wechselrichters/Konverters umfassen.

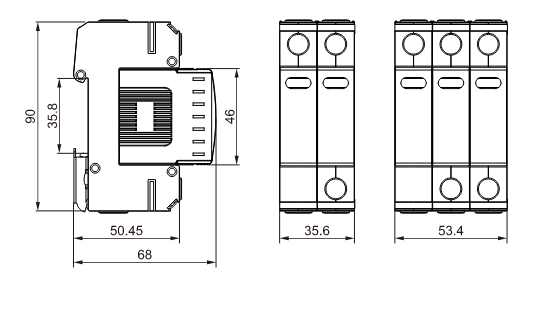

| Anzahl der Pole | 2P(2Mods),3P(3Mods) | |||
| Einsatzort | Stringbox, Wechselrichter | |||
| Schutzart | (DC+)-PE,(DC-)-PE,(DC+)-(DC-) | |||
| Schutzelemente | Hochenergetische MOV | |||
| Maximale Dauerbetriebsgleichspannung | Ucpv | 600V | 1000V | 1500V |
| Normaler Entladestrom (8/20μs) | In | 20kA | ||
| Gesamtentladestrom (8/20μs) | IGesamt | 40kA | ||
| Maximaler Entladestrom (8/20μs) | Imax | 40kA | ||
| Spannungsschutzpegel (2P) | Up | 2,6 kV | 4,0 kV | / |
| Spannungsschutzpegel (3P) | Up | / | 4,0 kV | 5,2 kV |
| Reaktionszeit | tA | ≤25ns | ||
| Betriebstemperaturbereich | Di | -40℃ bis +80℃ | ||
| Betriebszustands-/Fehleranzeige | Grün Rot | |||
| Querschnittsfläche (Min.)/(Max.) | 4mm²/35mm² | |||
| Montage | 35 mm DIN-Schiene, EN 60715 | |||
| Gehäusematerial | Thermoplast UL94-V0 | |||
| Stärke des Schutzes | IP20 (eingebaut) | |||
DC-Photovoltaik-Überspannungsschutzgeräte vom Typ 2 sind wichtige Komponenten zum Schutz von Photovoltaikanlagen (PV) vor Überspannungen, die durch indirekte Blitzeinschläge und andere Quellen elektrischer Transienten verursacht werden.Diese Geräte sollen vor Überspannungen schützen, die in PV-Anlagen auftreten können, und so die Sicherheit und Langlebigkeit der elektrischen Geräte bei der Solarenergieerzeugung gewährleisten.So werden sie typischerweise angewendet:
PV-Panel-Schutz: Überspannungsschutzgeräte vom Typ 2 werden auf der DC-Ausgangsseite von Solarmodulen installiert, sowohl positiv zur Erde als auch negativ zur Erde.Dadurch sollen die Solarmodule selbst vor Überspannungen geschützt werden, die durch atmosphärische Bedingungen oder Schaltvorgänge im Stromnetz auftreten können.
Combiner- und Recombiner-Boxen: Bei Installationen, bei denen mehrere Solarmodule angeschlossen sind, werden die Combiner- und Rekombinationskästen mit einem Überspannungsschutz versehen.Diese Boxen bündeln die Leistung mehrerer Panels vor der Einspeisung in den Wechselrichter und sind somit kritische Punkte für den Überspannungsschutz.
Wechselrichterschutz: Der Wechselrichter, der Gleichstrom von den Panels in Wechselstrom für den Einsatz in Privathaushalten oder Unternehmen umwandelt, ist außerdem durch Überspannungsschutzgeräte vom Typ 2 geschützt.Dies ist von entscheidender Bedeutung, da Wechselrichter empfindlich auf Überspannung reagieren und der Austausch teuer sein kann.
Gebäudeinstallationsschutz: Über die eigentliche PV-Anlage hinaus tragen Überspannungsschutzgeräte vom Typ 2 dazu bei, Steuerungs- und Kommunikationsgeräte sowie Geräte innerhalb der Gebäudeinstallation zu schützen, die durch elektrische Überspannungen beeinträchtigt werden könnten.
Integration in Überwachungssysteme: Diese Überspannungsschutzgeräte vom Typ 2 verfügen über optionale Fernsignalisierungsfunktionen.Dadurch können sie in zentrale Überwachungssysteme integriert werden, wo ihr Status überprüft und die Wartung proaktiv geplant werden kann, wenn ein Fehler erkannt wird.
Diese Anwendungen verdeutlichen die Bedeutung von Überspannungsschutzgeräten vom Typ 2 für die Aufrechterhaltung der Betriebsintegrität und Sicherheit von Photovoltaikanlagen an verschiedenen Stellen, an denen elektrische Überspannungen potenziell Schäden verursachen könnten.
