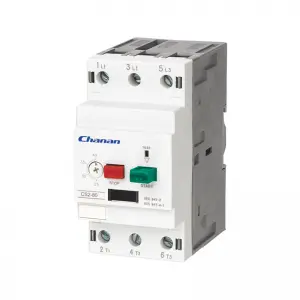

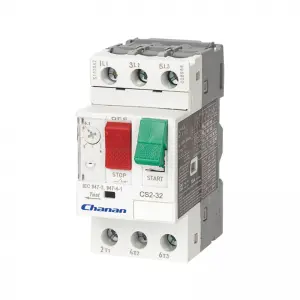

CS2
| Menge: | |
|---|---|
Bei der Auswahl eines Motorschutzschalters (MPCB) ist es wichtig, die Umgebung zu berücksichtigen, in der er betrieben wird, um optimale Leistung und Langlebigkeit zu gewährleisten.Unsere MPCBs sind so konzipiert, dass sie unter verschiedenen Bedingungen zuverlässig funktionieren:
Temperaturbereich: Diese Leistungsschalter behalten ihren Wirkungsgrad zwischen -5 °C und +40 °C.Um eine langfristige Wirksamkeit zu gewährleisten, sollte die Durchschnittstemperatur innerhalb von 24 Stunden +35 °C nicht überschreiten.
Höhentoleranz: Unsere Motorschutzschalter (MPCB) funktionieren einwandfrei in Höhen bis zu 2000 m und gewährleisten den Schutz in verschiedenen Installationen.
Feuchtigkeitsregulierung: In Umgebungen, in denen sie montiert sind, sollte die relative Luftfeuchtigkeit bei der höchsten Temperatur von +40 °C 50 % nicht überschreiten.Allerdings hält ein Motorstarterschutz einer höheren Luftfeuchtigkeit stand, bis zu 90 % bei kühleren +20 °C.
Anpassungsfähigkeit an den Verschmutzungsgrad: Mit einem Verschmutzungsgrad III sind unsere MPCBs robust genug, um Industrieumgebungen mit mittlerem Schmutz- und Schadstoffgehalt standzuhalten.
Release-Grade-Spezifikationen: Bietet einen 10-A-Auslösegrad für die Modelle CS2-32 und CS2-80 und stellt so sicher, dass unsere Leistungsschalter die Anforderungen an die Dimensionierung von Motorschutz-Leistungsschaltern für eine Vielzahl von Motoranwendungen erfüllen.
Betriebsbewertung: Sie sind für den kontinuierlichen Betrieb von Systemen ausgelegt und auf dauerhafte Leistung ohne Unterbrechung ausgelegt.
Montagerichtlinien: Für die größtmögliche Stabilität sollten unsere MPCBs mit einer maximalen Neigung von 5° zur vertikalen Ebene installiert werden.Der Installationsort sollte frei von übermäßigen Stößen, Stößen oder Vibrationen sein, um ein zuverlässiges Motorschutzsteuergerät zu gewährleisten.
Optimierter Betrieb und Motorsicherheit sind die Eckpfeiler unserer MPCB-Elektrokonstruktionen und bieten eine zuverlässige Lösung für Ihre Motorstromkreisschutzanforderungen.
Technische Spezifikation
| Seriennr. | Vielfaches des Einstellstroms | Ausgangszustand | Time | Erwartete Ergebnisse | Umgebungstemperatur | |
| 1 | 1.05 | Kalter Status | t≥2h | Kein Auslösen | +20℃±2℃ | |
| 2 | 1.20 | Brunststatus (direkt nach Test.1) | t<2h | Stolpern | +20℃±2℃ | |
| 3 | 1.50 | Hitzestatus (direkt nach Test.1) | Stolpern Klasse | 10A t<2min | Stolpern | +20℃±2℃ |
| 10 bis 4 Min | ||||||
| 4 | 7.20 | Kalter Status | Stolpern Klasse | 10A 2s<t≤10s | Stolpern | +20℃±2℃ |
Phasenausfallschutz Eigenschaften
| Seriennr. | Vielfaches des Einstellstroms | Ausgangszustand | Time | Erwartete Ergebnisse | Umgebungstemperatur | |
| Alle 2 Phasen | Die andere Phase | |||||
| 1 | 1.0 | 0.9 | Kalter Status | t≥2h | Kein Auslösen | +20℃±2℃ |
| 2 | 1.15 | 0 | Hitzestatus (direkt nach Test.1) | t <2h | Stolpern | +20℃±2℃ |
Temperaturkompensation Eigenschaften
| Seriennr. | Vielfaches des Einstellstroms | Ausgangszustand | Time | Erwartete Ergebnisse | Umgebungstemperatur |
| 1 | 1.0 | Kalter Status | t≥2h | Kein Auslösen | +40℃±2℃ |
| 2 | 1.2 | Brunststatus (direkt nach Test.1) | t<2h | Stolpern | +40℃±2℃ |
| 3 | 1.05 | Kalter Status | t≥2h | Kein Auslösen | -5℃±2℃ |
| 4 | 1.3 | Brunststatus (direkt nach Test.3) | t<2h | Stolpern | -5℃±2℃ |
| Modell eines Überlastrelais | Code | Nennstrom (A) | Nenn-Kurzschlussausschaltvermögen Icu(kA) | Bemessungs-Kurzschluss-Ausschaltvermögen Ics (kA) | Standardnennleistung des Drehstrommotors (kW) | ||||||
| 230/240V | 400/415V | 660/690V | 230/240V | 400/415V | 660/690V | 230/240V | 400/415V | 660/690V | |||
| CS2-32 | 3201 | 0,1~0,16 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - |
3202 | 0,16~0,25 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3203 | 0,25~0,4 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3204 | 0,4~0,63 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0.37 | |
3205 | 0,63~1 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0.55 | |
3206 | 1~1,6 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 1.1 | |
3207 | 1,6~2,5 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0.37 | 0.75 | 1.5 | |
3208 | 2,5~4 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0.75 | 1.5 | 3 | |
3210 | 4~6.3 | 100 | 100 | 3 | 100 | 100 | 2.25 | 1.1 | 2.2 | 4 | |
3214 | 6~10 | 100 | 100 | 3 | 100 | 100 | 2.25 | 2.2 | 4 | 7.5 | |
3216 | 9~14 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 3 | 5.5 | 9 | |
3220 | 13~18 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 4 | 9 | 11 | |
3221 | 17~23 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 15 | |
3222 | 20~25 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 18.5 | |
3232 | 24~32 | 50 | 15 | 3 | 50 | 6 | 2.25 | 7.5 | 12.5 | 22 | |
| CS2-80 | 8025 | 16~25 | - | 15 | - | - | 7.5 | - | 5.5 | 11 | - |
8040 | 25~40 | - | 15 | - | - | 7.5 | - | 11 | 22 | - | |
8063 | 40~63 | - | 15 | - | - | 7.5 | - | 15 | 33 | - | |
8080 | 56~80 | - | 15 | - | - | 7.5 | - | 22 | 45 | - | |
