Einführung

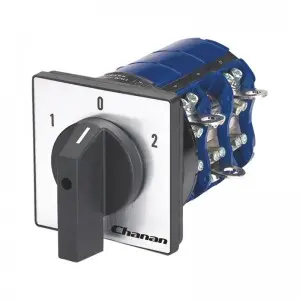

Die LW26-Serie umfasst eine robuste Reihe von Drehumschaltern, die für optimale Leistung sowohl in Wechselstromkreisen mit 440 V oder weniger bei 50 Hz als auch in Gleichstromkreisen mit 240 V oder weniger ausgelegt sind.Diese vielseitigen Schalter eignen sich ideal für Aufgaben wie Unterbrechen und Schließen sowie für Stromkreisumschaltungen bei seltener manueller Betätigung.Ihre Anwendungen sind umfangreich und dienen als 3-Phasen-Motorsteuerschalter, Schaltanlagensteuerschalter, Instrumentensteuerschalter und als Umschalter in Maschinen und Schweißmaschinen.
Jeder Schalter der LW26-Serie ist so konzipiert, dass er nahtlos den IEC-Standards 60947-3 und 60947-5-1 entspricht und eine zuverlässige Lösung für den industriellen Einsatz bietet.Die Serie verfügt über eine beeindruckende Auswahl an Stromstärken von 10 A bis 315 A, um einem breiten Spektrum an Anforderungen gerecht zu werden.Insbesondere die Varianten LW26-10, LW26-20, LW26-25 und LW26-32F sind mit Fingerschutzklemmen ausgestattet, was die Sicherheit für Bediener erhöht.
Diese Drehwähler eignen sich für verschiedene Umgebungen, in denen eine manuelle Steuerung unerlässlich ist.Für zusätzliche Sicherheit ist für die Modelle 20A, 25A, 32A und 63A eine Schutzbox erhältlich.
Arbeitsbedingungen
Unsere Nockenschalter mit Drehschalter sind so konstruiert, dass sie Umgebungstemperaturen von bis zu 40 °C standhalten – mit einem Durchschnitt von nicht mehr als 35 °C über 24 Stunden – und bleiben bis zu -25 °C voll funktionsfähig.Eine Installation in Höhenlagen bis zu 2000 m über dem Meeresspiegel ist zulässig. Obwohl die Luftfeuchtigkeit bei 40 °C unter 50 % bleiben sollte, sind höhere Luftfeuchtigkeitswerte bei niedrigeren Temperaturen akzeptabel.
Installationsbedingungen
Um die besten Ergebnisse zu erzielen, wird für den Betrieb unserer Drehtrennschalter eine saubere Umgebung empfohlen.Wir empfehlen dringend, sich für die richtige Installationstechnik an unser Benutzerhandbuch zu halten.
Nach Nutzung klassifiziert
■ Umschalter;
■ Motorschalter;
■ Steuerschalter.
Nach Betrieb klassifiziert
■Limitierte Bewegung;
■Federrückführung;
■Begrenzte Bewegung mit Federrückstellung.
Nach Kontaktsystem klassifiziert
■ Schalter mit begrenzter Bewegung können maximal 12 Schichten haben
■ (für 32 A und darunter).Und für 63 A und mehr könnten maximal 8 Schichten vorhanden sein;
■ Schalter mit Federrückstellung können maximal 3 Schichten haben;
■ Motorschalter können maximal 6 Schichten haben.
Diagramm zur Bedienung und Position des Griffs
