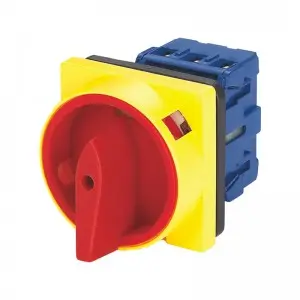

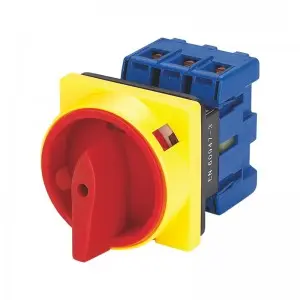

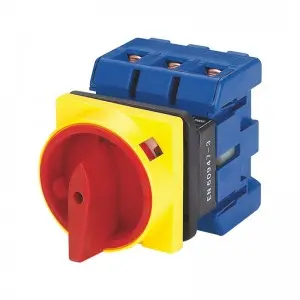

LW30 Drehschalter

Die Trennschalter der LW 30-Serie sind eine erstklassige Wahl für Wechselstromkreise mit 50 Hz und verfügen über eine Arbeitsspannung von bis zu 440 V und einen Nennarbeitsstrom von bis zu 100 A.Diese Schalter wurden fachmännisch für die Verwaltung und Steuerung einer Vielzahl von Geräten entwickelt, darunter Klimaanlagen, Wasserpumpen, Lüftungssysteme sowie kleine Wechselstrommotoren.Mit einem Bereich von sieben Nennströmen: 20 A, 25 A, 32 A, 40 A, 63 A, 80 A und 100 A erfüllt die LW 30-Serie vielfältige elektrische Anforderungen.
Jede Einheit ist mit Fingerschutzanschlüssen ausgestattet, um die Sicherheit während des Betriebs zu erhöhen, ein wesentliches Merkmal für jeden Drehwahlschalter nach Industriestandard.Die Serie LW 30 zeichnet sich durch einen größeren Isolationsabstand und ein schnelles Ausschaltverhalten aus und sorgt so für Sicherheit und Effizienz.Diese Eigenschaften machen es auch für Gleichstromkreise zu einer hervorragenden Wahl, komplett mit zusätzlichen Kontakten, die bei Bedarf separate Installationen ermöglichen.
Diese Serie entspricht den strengen Spezifikationen der IEC60947-3 und ist nicht nur ein Trennschalter – sie ist eine Investition in Zuverlässigkeit und Leistung für jedes elektrische System, das einen hochwertigen Drehtrennschalter erfordert.

Modell:
LW30

Verfügbarkeitsstatus:

Menge:



erkundigen

Produktbeschreibung

Einführung

Die rotierenden Trennschalter der LW 30-Serie sind speziell für Stromkreise mit 50 Hz Wechselstrom konzipiert und verarbeiten Arbeitsspannungen bis zu 440 V und Nennströme von bis zu 100 A.Diese vielseitigen Schalter eignen sich zur Steuerung von Klimaanlagen, Wasserpumpen, Lüftungsgeräten und Wechselstrommotoren mit kleiner Leistung und machen sie zu unverzichtbaren Komponenten in verschiedenen industriellen und kommerziellen Umgebungen.

Benutzer können innerhalb der LW 30-Serie aus sieben Nennströmen wählen, darunter 20 A, 25 A, 32 A, 40 A, 63 A, 80 A und 100 A, was Flexibilität für unterschiedliche elektrische Anforderungen bietet.Die Serie zeichnet sich durch ihre Fingerschutzklemmen aus, die eine in der Branche hoch geschätzte Sicherheitsebene bieten.Darüber hinaus sind diese Schalter mit erhöhtem Isolationsabstand und schneller Trennwirkung nicht nur eine sichere Wahl für Wechselstromkreise, sondern dank ihrer zusätzlichen, separat installierbaren Kontakte auch hervorragend für Gleichstromkreise geeignet.

Die Drehumschalter der LW 30-Serie erfüllen die anspruchsvollen Standards der IEC60947-3 und gewährleisten die Einhaltung und Sicherheit für technische Abläufe in einem breiten Anwendungsspektrum.

Arbeitsbedingungen

Die LW 30-Serie ist so konzipiert, dass sie innerhalb bestimmter Umgebungsparameter optimal funktioniert.Die Umgebungstemperatur sollte 40 °C nicht überschreiten, wobei die Durchschnittstemperatur über 24 Stunden unter 35 °C gehalten werden sollte.Diese Schalter bleiben auch in kalten Klimazonen voll funktionsfähig und halten Temperaturen von bis zu -25 °C stand.Die Installation in Höhenlagen sollte 2000 m über dem Meeresspiegel nicht überschreiten, um die Leistung aufrechtzuerhalten, und die Luftfeuchtigkeit sollte bei der höchsten Temperaturschwelle unter 50 % bleiben, wobei eine erhöhte Luftfeuchtigkeit bei niedrigeren Temperaturen berücksichtigt werden muss.

Installationsbedingungen

Um den langfristigen Betrieb und die Integrität der Switches der LW 30-Serie sicherzustellen, wird eine makellose Installationsumgebung empfohlen.Für beste Ergebnisse und einen sicheren Betrieb ist die Einhaltung unserer ausführlichen Installationsanleitung erforderlich.

lw26

Zubehörcode

Die LW 30-Serie macht die individuelle Anpassung einfach und bietet:

Anzahl der Pole: Auswahl zwischen 3P und 4P.
Zusätzliche Kontakte: „0“ bedeutet, dass keine zusätzlichen Kontakte enthalten sind, „1“ bedeutet, dass sie enthalten sind.
Neutraler Anschluss: „0“ für nicht enthalten, „1“ für enthalten.
Erdungsklemme: „0“ für nicht enthalten, „1“ bedeutet, dass sie enthalten ist.

Installation

Die LW 30-Serie berücksichtigt unterschiedliche Installationsvorlieben mit mehreren Optionen:

Vorhängeschloss-Rosettenplatte für erhöhte Sicherheit.
Standard-Rosettenschild für einen eleganten Look.
Einzelverriegelungs-Parallelmontage für solide Montage.
Türschloss-Sicherheitsschalter mit Vorhängeschlosssystem für zusätzliche Sicherheitsmaßnahmen.
Einlochmontage für vereinfachte Installation.

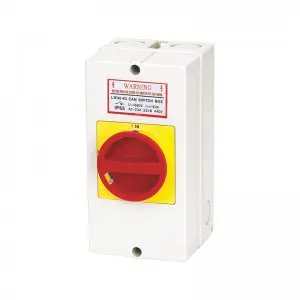

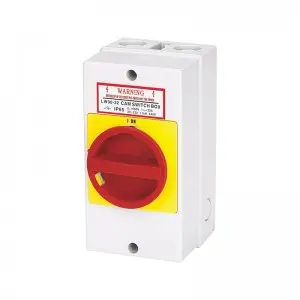

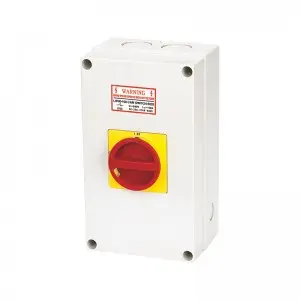

Für unterschiedliche Schutzstufen können Benutzer den Boxtyp wählen: „0“ für ohne Schutzbox oder „1“ für eine langlebige Kunststoffbox mit Schutzart IP65, die für anspruchsvolle Umgebungsbedingungen ausgelegt ist.
